IPAD智能中控系统

为了企业能真正能有效利用数字化多媒体互动技术，逐渐走向无线智能交互演示，鸿光科技提供各种互动多媒体展项的同时相应加入展厅多媒体无线控制模块，操作者手持IPAD平板电脑便可方便、灵活的控制展厅各类多媒体互动展项。

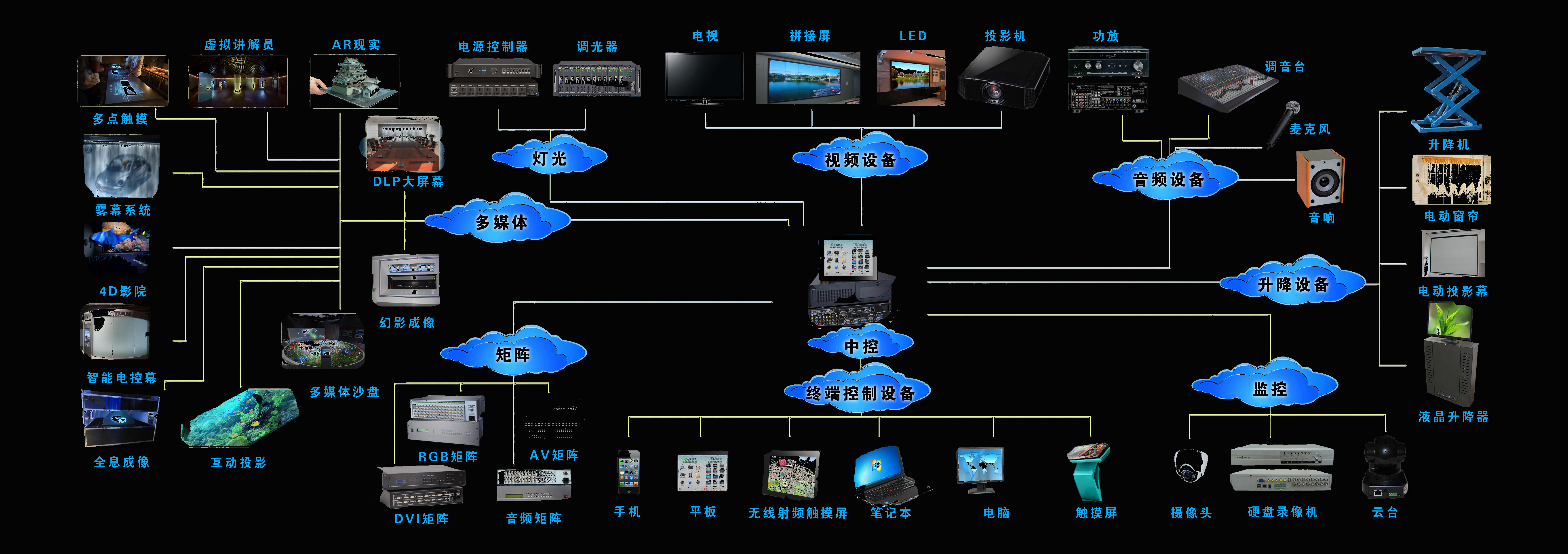

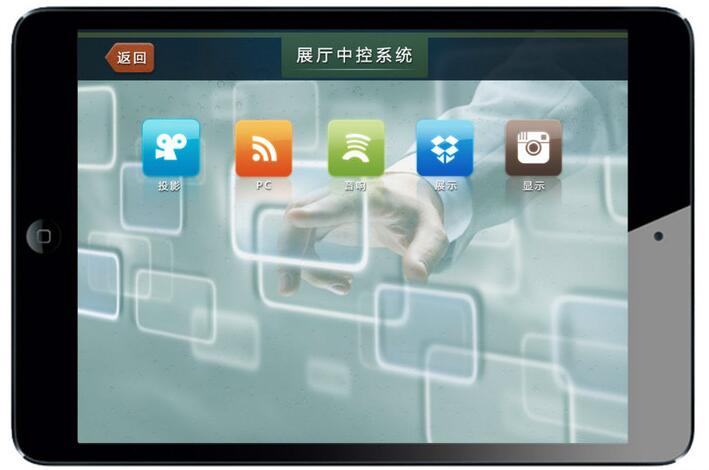

      鸿光科技定制开发的HGCK系列IPAD智能中控系统是一款基于iPad控制平台的多媒体互动控制系统。客户通过对iPad操作界面的触控，即可实现对展项中的所有电子设备、投影机、电脑主机、LED大屏幕、舞台灯光、拼接器、DLP背投、沙盘灯光等进行智能化控制，并对环境设备如窗帘、电动屏幕、电动门等进行智能化操控，省去人工操作、体验超群。可统一或单独控制展厅中各种设备开关；支持影片播放、切换、音量调节等控制；可对影片播放的进度进行自由控制；同时支持对展馆灯光可实现强度由强到弱等不同变化，亦可以实现任何的灯光场景模式，灯光会根据不同的情景，做出相应的调整。另外可以联动音乐、温度、湿度等设备进行相应的调整，通过光线感应来自动调整窗帘的开合，以调整室内光线强度，各子系统同时接受中央控制系统的IPAD控制亦或手动控制或联动控制。

IPAD中控系统特点

1. 基于无线网络的新一代技术平台，性能稳定。不受物理距离限制，不受制于厂家，方便客户在移动过程中也能对展厅中控不同展项的控制和展示； TCP/IP网络通讯，支持通过局域网或国际互联网控制，支持IPAD/Iphone或其他智能掌上电脑作为操作终端。

2. 界面菜单可个性化设置，功能上实用方便。每一个客户可按照自己展项区域和类型分类，灵活进行控制菜单自定义的设置,不用编写任何程序，不用关注任何复杂的内部逻辑，全自动化处理。

3. 操作使用傻瓜化，一键开启所有设备。无所不控，投影、LED大屏、DLP背投、拼接屏、摄像机、调色灯光、窗帘、幕布、背景音乐、家用电器、环境温湿度、各种强电、弱电开关、水路、安防报警、门禁指纹考勤，视频监控系统等等。HGSZ-WIFI系列网络中控功能强，系统集成度高，富有特色的先进网络管理功能，长期连续使用稳定可靠，特别适用于各种大中小展馆、展厅、主题展览等场所多媒体展品集中管理，最大限度地减轻管理人员的劳动强度。

4.采用高品质的无线全彩触摸屏或平板电脑作为控制终端设备，保障中控系统控制和使用的稳定性；外观时尚大方，能提升了展厅的品质和格调。鸿光数字科技自研的IPAD无线智能控制软件，不需越狱，更稳定可靠。

5. 真正的研发厂商，性价比高，相对硬件中控方案可以大大节省展项成本；另外鸿光数字科技可以根据客户要求基于各种品牌掌上电脑（三星、索尼、联想等平板、各种尺寸无线触摸屏、HTC智能手机等)都可开发相应的智能控制系统，以满足客户不同要求。

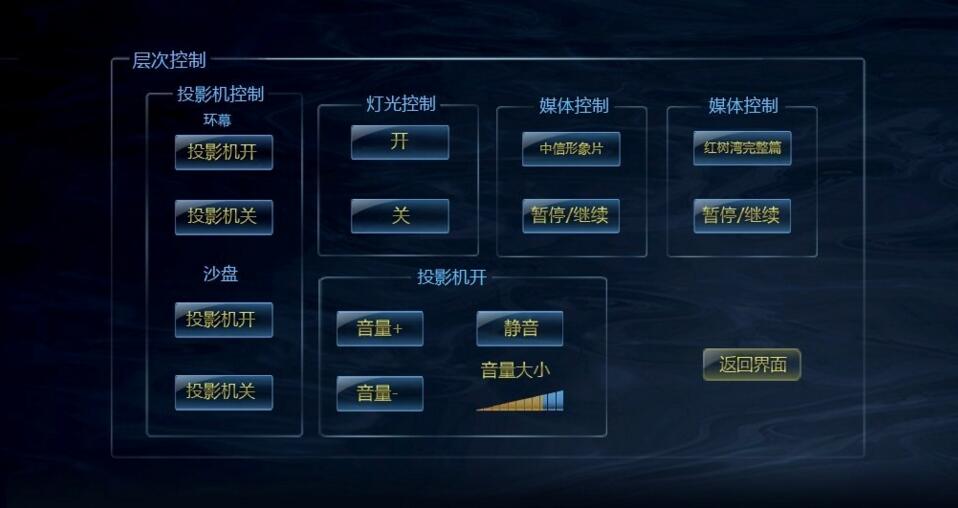

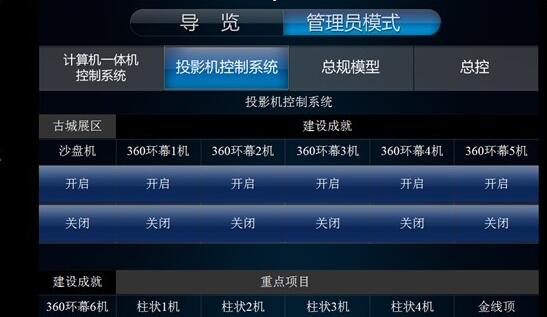

6. 界面简洁，支持多点触控和滑屏操控，支持上百种字体，支持图片透明效果，可实现任意形状的按钮，任何效果的界面，让您的界面更完美，给客户带来更人性化的操作感受。强大的系统平台，使用方可按项目需要，快速任意修改触摸屏界面，支持 3D 按钮、图片按钮等，支持多次连续发码、双向通讯反馈、一键（按钮）执行多动作，控制多个设备。

7. 高端中控主机，大量的控制接口，30路弱电继电器控制，10路弱电继电器控制，16路RS232（可扩展），4个RS485（可扩展），内置多路数字式音量调整等，远超一般中控。

8.设备状态的自动检测。双向通讯，即能向设备发送命令，又能实时检测投影机电脑主机等设备的实际使用状况。许多常规中控都是将展厅使用时就设定投影机等设备为开启，而实际上投影机等设备并不是在参观者一直都在使用，可能根据参观者的需求来选择使用。因此，造成投影机灯泡使用时间的记录不真实。实时检测每台投影机、电脑及其他设备的使用状况，并通过网络传送到总控主机显示的IPAD上，使每项设备的状态状况一目了然。所有切换功能都是实时进行反馈，克服了有些网络中控非实时反馈带来的管理系统显示切换与实际结果不一致的混乱结果。

9.多用户远程管理。可以有多个管理员在任何联网电脑上共同管理展馆所有网络中控，一般网络中控都是只能一个管理员进行管理，而且必须在控制室中管理，有很大的局限性。另外系统可设置管理员或操作员的不同管理权限。一级管理员具有最高权限，可对全系统所有终端进行控制。二级、三级管理员权限：由一级管理员授权，对部分终端进行控制。

10. 日志功能.任何操作和展厅设备的使用情况，都留有日志，对于关键设备，系统数据库详细记录使用情况和使用者，对设备的保养和维护都十分方便。

11. 远程音视频监控。管理员或有权限的馆方负责人等对展馆每项多媒体设备进行实时远程监控或观摩学习。（可选配）。

12.多媒体中控行业多年研发经验及现场实施经验，可根据客户不同需求定制开发扩展模块。亦提供整体设备OEM服务及定做开发服务。

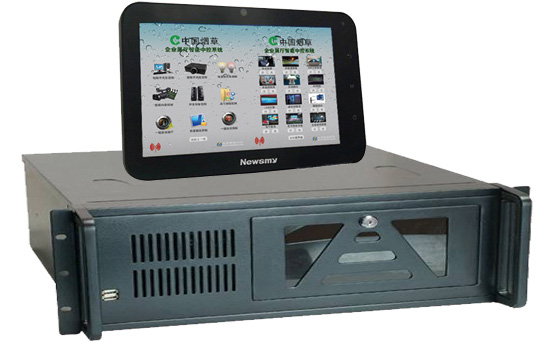

ipad中控系统主机

控制通讯：以太网(TCP/IP)，10/100M自适应，TCP SERVER方式，也可定制为UDP方式。

设计级别：高端场合。完全按照智能会议中控主机要求设计，非电教中控主机改装，具有大量丰富的控制口，向国际知名品牌看齐，不集成信号切换系统（小矩阵），增强控制接口，以降低整个系统崩溃的风险；

处理器：嵌入式双处理器。 采用2颗嵌入式高速中央处理器(CPU)并行运算，有别于传统的中控系统，可快速处理各种复杂的控制指令，提高响应用户的速度；

指令存储器：FLASH，大容量FLASH存储器，可保存高达2048条控制指令，满足任何场合的控制存储要求，支持扩展；

存储方式：高速FLASH；

控制指令数据容量：256M；

最大读写速度：66Mb。

继电器：30路弱电继电器接口，用于沙盘灯光、LED调光灯、电动幕布等控制；

触点形式：1C（SPDT）；

触点负载： 2A/30 VDC；

阻 抗： ≤100mΩ；

额定电流： 3A；

电气寿命：≥10万回；

机械寿命：≥1000万回；

线圈绝缘电阻：≥100MΩ；

· 继电器：10路强电继电器接口，用于展厅照明灯、升降机等控制；

触点形式：1C（SPDT）；

触点负载： 10A/30 VDC；

阻 抗： ≤100mΩ；

额定电流： 20A；

电气寿命：≥10万回；

机械寿命：≥1000万回；

线圈绝缘电阻：≥100MΩ；

· RS232串口： 16路，可编程， RS-232  串口，和RS-485互不关联，可同时使用；

波特率：300-115200可选；

数据位：8位；

停止位：1或2；

校验：None, Even, Odd；

数据表达格式：字符或十六进制

接头定义 ：第2针脚为RX, 第3 针脚为TX, 5 针脚为GND；

· RS485/422串口： 8 路，可编程，RS-485  串口，和RS-232互不关联，可同时使用；（即最多有24个串口）

波特率：300-115200可选；

数据位：8位；

停止位：1或2；

校验：None, Even, Odd；

数据表达格式：字符或十六进制；

接头定义 ：第8针脚为D-/B, 第9 针脚为D+/A,第 5 针脚为GND。

· IO口：2路，支持外部高电平触发动作或输出高电平；

输入高电平电压：1.8-36V；

输出高电平电压：3.3V；

输出最大脉冲宽度：200ms；

最大输入输出电流：20mA；

上拉电阻：支持外接。

· 摄像跟踪：支持；

· 支持电脑控制，触摸屏控制；

· 支持互联网远程编程，远程维护，远程升级，节省售后成本；

· 电源输出：提供5V电源输出；

· 总体参数：

电源：100VAC~240VAC,50/60Hz,国际自适应电源；

最大功率： 75W；

储存、使用温度：-20° ~+70°C；

储存、使用湿度：10% ~ 90%；

尺寸：550mm（长）x 430mm（深） x 174mm（高）或
550mm（长）x 430mm（深） x 87mm（高）；

重量：6.5kg；

安装：标准机柜，4U或2U高度；

WIFI 展馆中控系统

       随着多媒体技术大的大量增加，展厅多种多媒体设备的管理成为展馆工作人员急需解决的问题，而展馆网络的日益普及使多媒体设备有效管理成为可能。鸿光科技2005年开始研发生产的HGSZ-WIFI系列多媒体智能中控采用全新的网络化设计理念，采用嵌入式处理体系架构，自带网络通讯模块，自适应10/100M以太网环境，多种控制方式控制（网络控制、控制面板控制，网络自动开启关闭、无线触摸屏控制、遥控应急开启）。系统上电后，自动连接远程管理控制中心的总控服务器。通过总控服务器及配套的管理控制系统软件，可对展厅各多媒体设备进行远程全双向控制及管理，使管理员在任何地方，任何一台联网电脑上，便可轻松管理网络中的任何一个互动展项。多种方式控制，安全、稳定、可靠，使用户无后顾之虑。网络中控不同于普通中控，需要长时间连续工作，在局域网内不停地交换信息，必须特别要求网络中控的.

HGSZ-WIFI系列中控系统特点

1. 基于无线网络的新一代技术平台，性能稳定

   不受物理距离限制，不受制于厂家，方便客户在移动过程中也能对展厅中对不同展项的控制和展示； TCP/IP网络通讯，支持通过局域网或国际互联网控制，支持IPAD/IPHONE或其他智能掌上电脑作为操作终端。

2. 界面菜单可个性化设置

    功能上实用方便。每一个客户可按照自己展项区域和类型分类，灵活进行控制菜单自定义的设置,不用编写任何程序，不用关注任何复杂的内部逻辑，全自动化处理。

3. 操作使用傻瓜化

   一键开启所有设备。无所不控，投影、LED大屏、DLP背投、拼接屏、摄像机、调色灯光、窗帘、幕布、背景音乐、家用电器、环境温湿度、各种强电、弱电开关、水路、安防报警、门禁指纹考勤，视频监控系统等等。HGSZ-WIFI系列网络中控功能强，系统集成度高，富有特色的先进网络管理功能，长期连续使用稳定可靠，特别适用于各种大中小展馆、展厅、主题展览等场所多媒体展品集中管理，最大限度地减轻管理人员的劳动强度。

4.采用高品质的无线全彩触摸屏或平板电脑作为控制终端设备，保障中控系统控制和使用的稳定性；外观时尚大方，能提升了展厅的品质和格调。

在此鸿光数字科技推荐苹果的平板电脑IPAD做为移动控制终端。

（注鸿光科技自研的IPAD无线智能控制软件，不需越狱，更稳定可靠。）（越狱的ipad，稳定性变差，苹果公司不再保修）。

5. 真正的研发厂商，性价比高，相对硬件中控方案可以大大节省展项成本；

   另外鸿光数字科技可以根据客户要求基于各种品牌掌上电脑（三星、索尼、联想等平板、各种尺寸无线触摸屏、HTC智能手机等)都可开发相应的智能控制系统，以满足客户不同要求。

6. 界面简洁

    支持多点触控和滑屏操控，支持上百种字体，支持图片透明效果，可实现任意形状的按钮，任何效果的界面，让您的界面更完美，给客户带来更人性化的操作感受。强大的系统平台，使用方可按项目需要，快速任意修改触摸屏界面，支持3D 按钮、图片按钮等，支持多次连续发码、双向通讯反馈、一键（按钮）执行多动作，控制多个设备。

7. 高端中控主机
   大量的控制接口，30路弱电继电器控制，10路弱电继电器控制，16路RS232（可扩展），4个RS485（可扩展），

内置多路数字式音量调整等，远超一般中控。

8.设备状态的自动检测

    双向通讯，即能向设备发送命令，又能实时检测投影机电脑主机等设备的实际使用状况。许多常规中控都是将展厅使用时就设定投影机等设备为开启，而实际上投影机等设备并不是在参观者一直都在使用，可能根据参观者的需求来选择使用。因此，造成投影机灯泡使用时间的记录不真实。实时检测每台投影机、电脑及其他设备的使用状况，并通过网络传送到总控主机显示的IPAD上，使每项设备的状态状况一目了然。所有切换功能都是实时进行反馈，克服了有些网络中控非实时反馈带来的管理系统显示切换与实际结果不一致的混乱结果。

9.多用户远程管理

   可以有多个管理员在任何联网电脑上共同管理展馆所有网络中控，一般网络中控都是只能一个管理员进行管理，而且必须在控制室中管理，有很大的局限性。另外系统可设置管理员或操作员的不同管理权限。一级管理员具有最高权限，可对全系统所有终端进行控制。二级、三级管理员权限：由一级管理员授权，对部分终端进行控制。

10. 日志功能

   任何操作和展厅设备的使用情况，都留有日志，对于关键设备，系统数据库详细记录使用情况和使用者，对设备的保养和维护都十分方便。

11. 远程音视频监控

    管理员或有权限的馆方负责人等对展馆每项多媒体设备进行实时远程监控或观摩学习。（可选配）。

12.多媒体中控行业多年研发经验及现场实施经验，可根据客户不同需求定制开发扩展模块。亦提供整体设备OEM服务及定做开发服务。

对比表	传统多媒体教室中控	鸿光科技 HGSZ-WIFI系列多媒体中控系统
VGA切换分配（可选）	2路VGA输入，2路分配输出，标准分辨率（1024×1768/85Hz），	8路VGA（台式电脑、笔记本电脑、数字展示台、台式电脑2）输入，4路矩阵输出，高清1920×1080点/75Hz不失真，无重影，信号不衰减 可扩展可选
音视频切换输入	单路音视频输入，单路音视频输出	4路音视频输入，4路音视频矩阵和分配输出可扩展可选
弱电继电器控制	无	30路弱电继电器接口，用于沙盘灯光、LED调光灯、电动幕布等控制   可扩展可选
强电继电器控制	无	10路强电继电器接口，用于展厅照明灯、升降机等控制；可扩展可选
投影机RS232控制	1路	8路独立控制和RS-485互不关联，可同时使用 可扩展可选
投影机延时保护	有	有
其它RS232控制	2路	8路 可扩展可选，可编程，和RS-485互不关联，可同时使用
RS485控制	无	可编程，RS-485 串口，和RS-232互不关联，可同时使用
音视频设备红外控制	2路或4路	8路可扩展可选
银幕控制	1路	2路 可扩展可选
台式电脑独立显示	可选	8路 可扩展可选
台式电脑启动、关闭	可扩展	8路可扩展可选 一键全开，一键全关，智能识别设备开关状态
会议话筒输入	2路（有低噪音高保真处理器）	6路（有低噪音高保真处理器）可扩展可选
话筒音量调节	2路独立控制	多路独立控制可扩展可选
摄像机云台控制	无	可扩展
网络远程集中控制	无，可升级	有可扩展
远程双向语音对 讲 远程音视频监控录制	无	可扩展可选配
